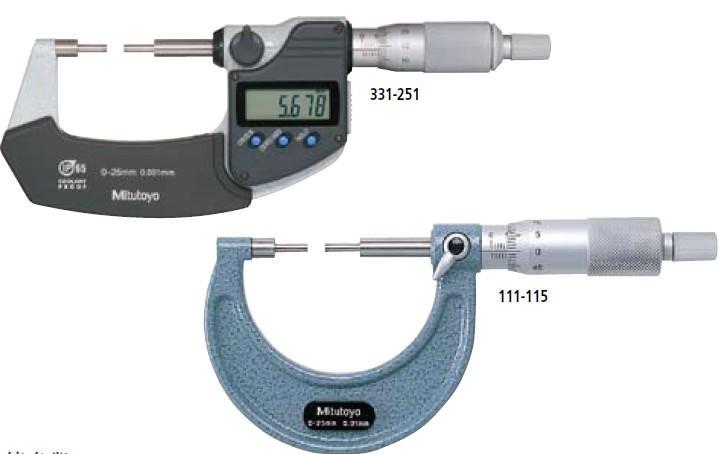

    千分尺的定义和分类
    目前社会中,在很多高校或其他行业,千分尺的使用非常广泛。
    千分尺的定义: 螺旋测微器又称千分尺(micrometer)、螺旋测微仪、分厘卡,是比游标卡尺更精密的测量长度的工具,用它测长度可以准确到0.01mm,测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹,当它在固定套管B的螺套中转动时,将前进或后退,活动套管C和螺杆连成一体,其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量,不足一圈的部分由活动套管周边的刻线去测量。

    千分尺的分类:
    1. 游标读数外径千分尺 用于普通的外径测量
    2. 小头外径千分尺 适用于测量钟表精密零件
    3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。它适用于测量小沟槽,如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。
    4. 壁厚千分尺 特点是有球形测量面和平侧量面及特殊形状的尺架,适用于测量管材壁厚的外径千分尺。
    5. 板厚千分尺 板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架,适用于测量板材厚度的外径千分尺。
    6. 带测微表头千分尺它的结构特点是,由测微头代替普通外径千分尺的固定测砧。用它对同一尺寸的工件进行分选检查很方便,而且示值比较稳定。测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。它主要用于尺寸比较测量。
    7. 大平面侧头千分尺其测量面直径比较大(12.5mm),并可以更换,故测量面与被测工件间的压强较小。适用于测量弹性材料或软金属制件,如金属po箔片、橡胶和纸张等的厚度尺寸。
    8. 大尺寸千分尺 其特点是可跟换测砧或可调整测杠,这对减少千分尺数量、扩大千分尺的使用范围是有好处的。
    9. 翻字式读数外径千分尺 在微分筒上开有小窗口,显示0.1mm读数
    10. 电子数字显示式外径千分尺 是指利用电子测量、数字显示及螺旋副原理对尺架上两测量面间分隔的距离进行读数的外径千分尺。

    千分尺校准的目的    确保准确度和实用性保持完好。

    千分尺校准范围


    量块 长度 量块检定规程 JJG 146-2011 (0.5~100)mm U=0.16µm +2.1×10-6 L L-mm
          (100~1000) mm U=0.12µm +2.0×10-6 L L-mm
    内径千分尺 长度 内径千分尺检定规程 JJG 22-2014 (50~1000)mm U=(0.6+5.5×10-6 L)µm L-mm
    测量内尺寸千分尺 长度 测量内尺寸千分尺校准规范 JJF 1411-2013 (5~25)mm 分辨力:0.01mm U=1.6µm
          (25~50)mm 分辨力:0.01mm U=1.6µm
          (50~100)mm 分辨力:0.01mm U=1.6µm
          (100~150)mm 分辨力:0.01mmU=1.8µm
          (5~25)mm 分辨力:0.001mmU=1.1µm
          (25~50)mm 分辨力:0.001mmU=1.2µm
          (50~100)mm 分辨力:0.001mm U=1.2µm
          (100~200)mm 分辨力:0.001mm U=1.4µm
    千分尺 长度 千分尺检定规程 JJG 21-2008,外径千分尺(测量范围500mm~3000mm)校准规范 JJF 1088-2002 (0~25)mm U=0.64µm
          (25~100)mm U=0.92µm
          (100~500)mm U=2.1µm
          (500~1000)mm U=6.3µm

    千分尺校准通用技术要求
    1.外观
    1.1千分尺及其校准用的量杆不应碰伤、锈蚀、带磁或其它缺陷,标尺刻线应清晰、均匀,数显外径千分尺数字显示应清晰、完整。
    1.2千分尺应有调整零位的工具,测量上限大于或等于25mm的千分尺应附有校对用的量杆。千分尺应具有测力装置,隔热装置和锁紧装置。校对量杆应有隔热装置。
    1.3千分尺应标有分度值、测量范围、制造厂商(或厂标)及出厂编号
    1.4后续校准和使用中检验的千分尺及其校对用的量杆不应有影响使用准确度的外观缺陷。
    2.各部分的相互作用
    2.1微分筒传动和测微杆的移动应平稳无卡滞现象。
    2.2可调或可换测砧的调整和装卸应顺畅,作用要可靠,调零和锁紧装置的作用应切实有效。
    2.3数显外径千分尺,各工作按钮应灵活可靠。
